Быстросъемные резцедержатели-Мульти фикс
![Резцедержатель быстросъемный](https://xn----8sboic4awgjv.com/pictures/category/8933.jpg)

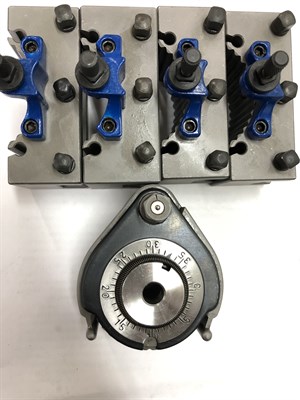

Резцедержатель MULTIFIX подходит почти ко всем распространенным типам токарно-винторезных станкам. Механизм позволяет устанавливать кассету в 40 различных положений. В каждой кассете закрепляется резец, а затем на кассете устанавливается в резцодержатель. Кассету с резцом можно снять или установить на резцедержателе за считанные секунды. Избовляет в использовании подкладок для выставления резцов по высоте-по высоте регулируется устоновочным винтом. Дополнительно для резцедержателя можно применять кассеты с цилиндрическим отверстием под втулки, в которых можно зажимать инструмент с цилиндрическими или коническими оправками.
|
Aa |
Ab |
A |
E |
B |
||||
max высота резца a, мм |
12 |
16 |
16 |
20 |
16 |
20 |
25 |
25 |
32 |
диаметр державки J, мм |
15 |
- |
30 |
30/40 |
40 |
||||
max мощность станка, кВт |
1 |
1,5 |
2 |
4,5 |
7 |
||||
диаметр обработки, мм |
120-220 |
135-260 |
150-300 |
200-400 |
300-500 |
||||
ширина салазок L, мм |
80 |
100 |
100 |
120 |
150 |
||||
высота реза S min, мм |
18 |
23 |
24,5 |
28,5 |
24,5 |
28,5 |
37 |
37 |
45,5 |
высота реза S max, мм |
26 |
32 |
35,5 |
39,5 |
40,5 |
39,5 |
43 |
57 |
56,5 |
регулировка hv, мм |
8 |
9 |
11 |
16 |
11 |
6 |
20 |
11 |
|
высота h, мм |
6 |
7 |
8,5 |
8,5 |
8,5 |
12 |
12 |
13,5 |
|
размер В, мм |
70 |
90 |
100 |
125 |
150 |
||||
размер Н, мм |
37 |
52 |
56 |
68 |
79 |
||||
размер А, мм |
30 |
42 |
48 |
60 |
71 |
||||
диаметр отверстия t, мм |
13 |
18 |
20 |
20 |
32 |
