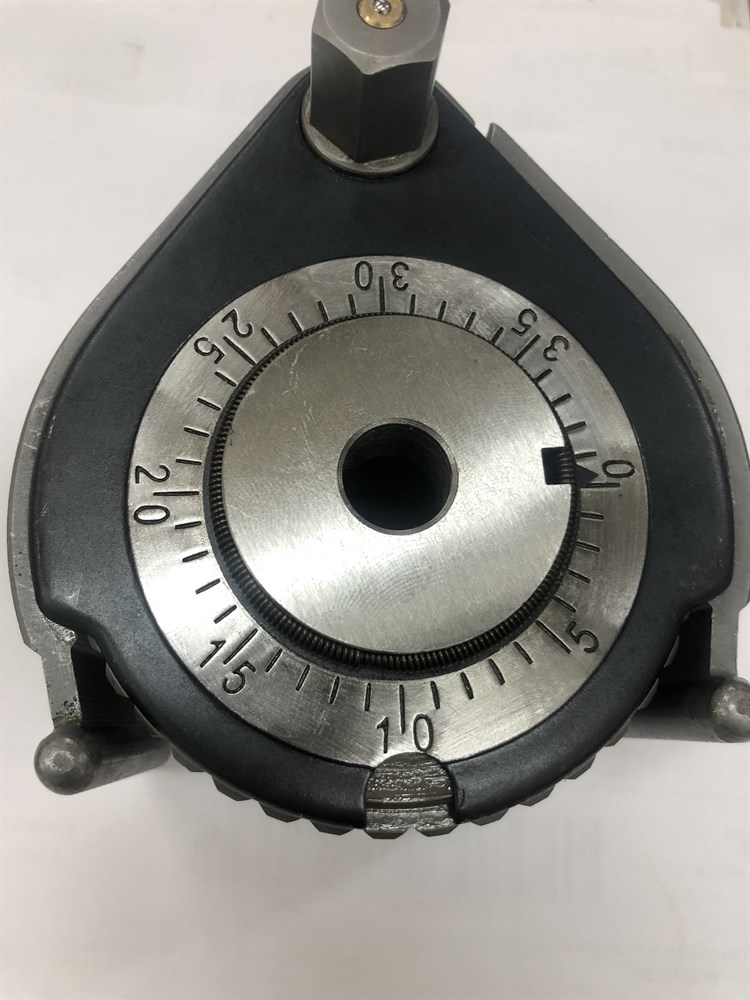

Быстросъемный резцедержатель Тип B

Aa

Ab

A

E

B

max высота резца a, мм

12

16

16

20

16

20

25

25

32

диаметр державки J, мм

15

-

30

30/40

40

max мощность станка, кВт

1

1,5

2

4,5

7

диаметр обработки, мм

120-220

135-260

150-300

200-400

300-500

ширина салазок L, мм

80

100

100

120

150

высота реза S min, мм

18

23

24,5

28,5

24,5

28,5

37

37

45,5

высота реза S max, мм

26

32

35,5

39,5

40,5

39,5

43

57

56,5

регулировка hv, мм

8

9

11

16

11

6

20

11

высота h, мм

6

7

8,5

8,5

8,5

12

12

13,5

размер В, мм

70

90

100

125

150

размер Н, мм

37

52

56

68

79

размер А, мм

30

42

48

60

71

диаметр отверстия t, мм

13

18

20

20

32
